技術名稱 | 鋼制翅片渦流反應釜 | 節能效率 | 綜合降低介質與物料溫差接近一半 | 有效容量 | 0.5~60000L可定制 |
內膽材質 | 304 / 316L | 夾套材質 | 碳鋼 / 304 | 翅片材質 | 碳鋼 / 304 / 316L |
換熱面積 | 外壁新增30~60% | 換熱效率 | 提升約1.5~2倍 | 應用領域 | 工業制冷與蒸氣加熱工藝反應容器 |

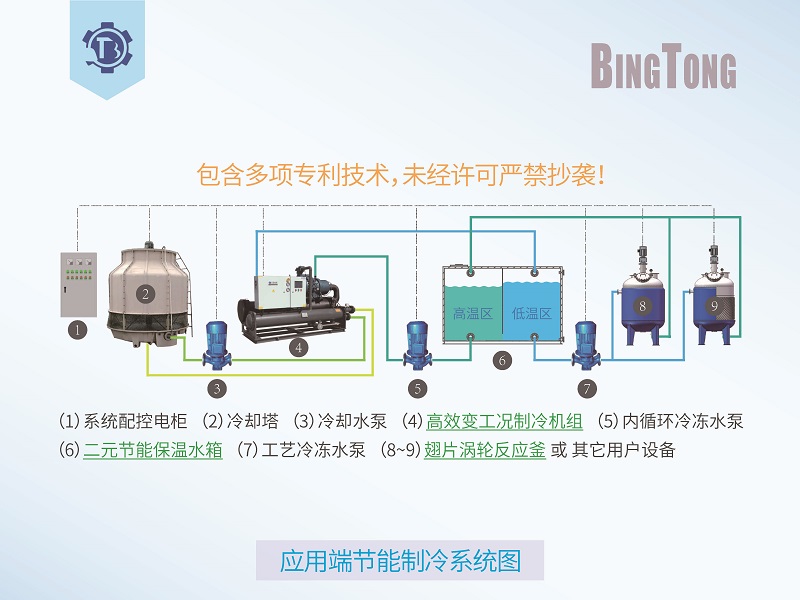

視頻鏈接: 應用端節能技術原理 高效變工況節能技術 二元水箱/水池節能技術 翅片渦流夾套反應釜技術
翅片渦流反應器節能技術簡介
“翅片渦流反應器技術”為我司“應用端節能技術原理”第三項技術成果。該技術是對用戶終端設備進行改進,通過提高用戶端設備換熱效率來減小導熱介質與物流之間溫差,實現制冷主機節能或縮短生產工藝時間提高生產效率(在加熱工藝中也具有一定節能效果)。

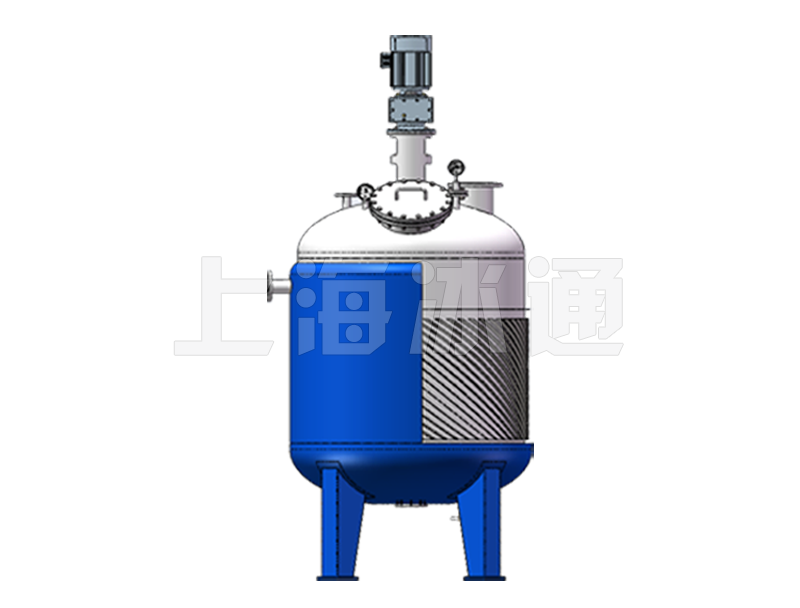

我們在反應器夾套內加裝分流器和渦旋金屬翅片,并配合U型高效攪拌器大幅提高換熱效率。
在加裝分流器后,導熱介質將均勻分布到整個夾套內,促使介質均勻分布到每個翅片通道,避免出現換熱盲區;充分發揮夾套內層所有換熱面功能,使實際換熱效率接近臨界水平。而傳統因分流不均造成實際換熱效率僅能達到設計換熱面積效率的60%左右。

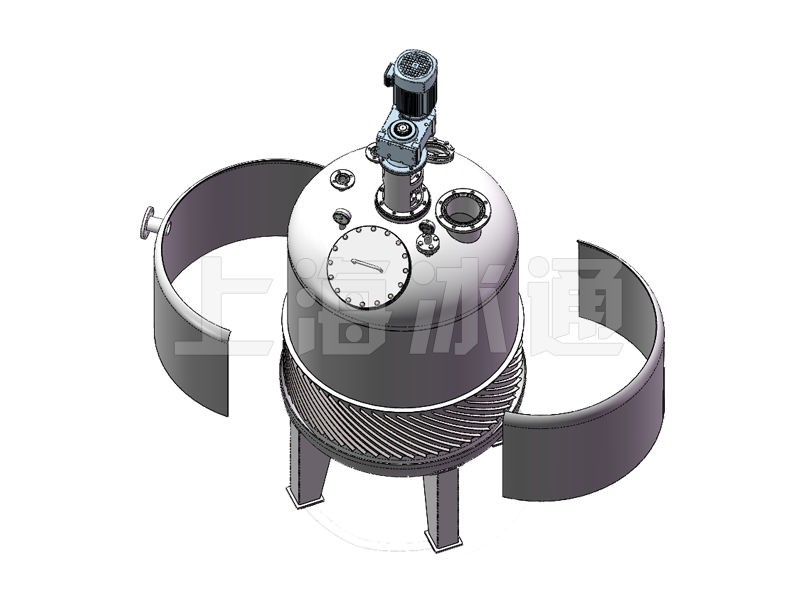

加裝翅片后換熱面積可達原來1.5倍左右,將翅片繞換熱器內壁下行螺旋方式安裝可有效提升導熱介質流通效率。通過一系列改進后可使整個換熱效率在原換熱效率最佳狀態下再提高30~40%。
在采用“翅片渦流反應器技術”方案后導熱效率綜合水平大幅提升。實現通過提高導熱介質與物料之間的換熱效率,從而降低介質與物料溫差來節省制冷機能耗,或單純地提高生產速度。
